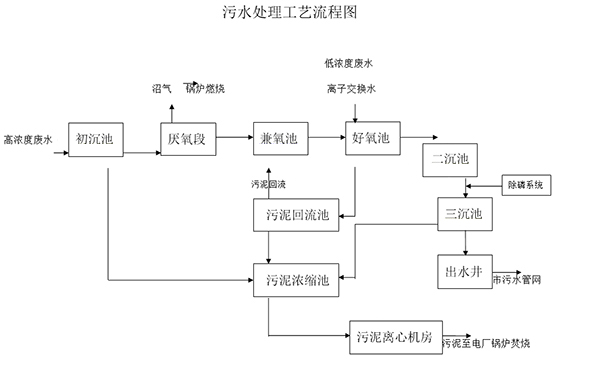

污水处置惩罚工艺流程图

　　流程说明：高浓度废水以前道车间进入污水后，首先经由初沉池沉淀，去除水中密度较大的固体悬浮颗粒，同时在初沉池内调理厌氧段进水所需的PH、温度、预酸化度等。高浓度废水进入厌氧段后90%的COD被去除，厌氧段爆发的沼气用于锅炉燃烧；厌氧出水与前道车间的低浓度废水及离子交流废水进入好氧曝气池，通过A/O生化反应除磷脱氮，并进一步降解COD，爆发的剩余污泥，通过污泥离心机脱除，并与煤泥混淆参烧。好氧段出水至二沉池后，出水上清液通过除磷系统抵达除磷的效果，出水水质进一步提升。除磷后的废水通过三沉池沉淀，污泥排至污泥浓缩池，上清液通过出水井排放至都会污水管网，实现及格排放。
